| Передаточное число | 108:1 |
|---|---|
| Вес единицы | 2160–2580 фунтов (980–1170 кг) |
| Мотор | 12.03 CID |

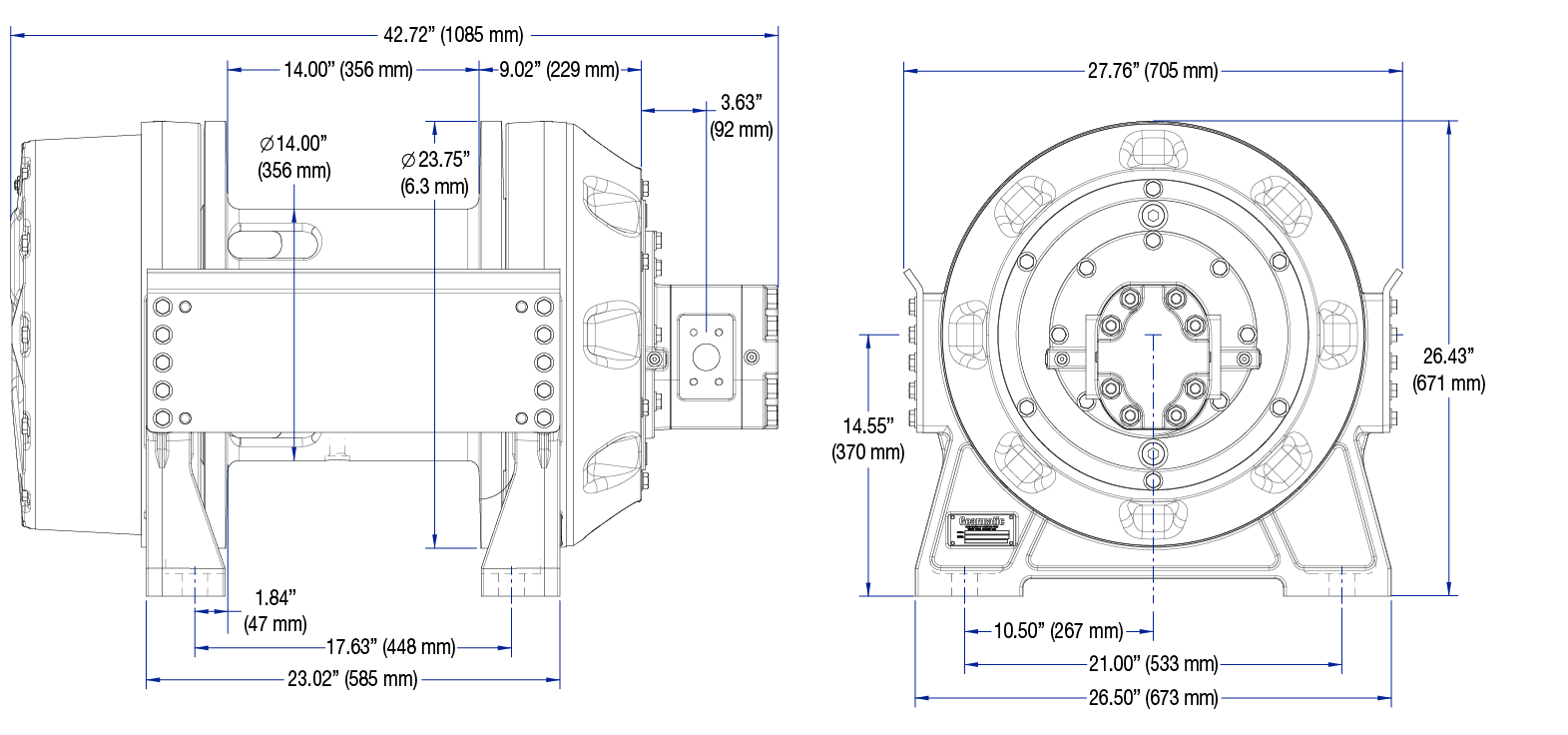

| Размеры барабанов | 01 — 14” (356 мм) ствол x 23,75” (603 мм) фланец x 14” (356 мм) между фланцами 02 — 18” (457 мм) ствол x 30” (762 мм) фланец x 22” (559 мм) между фланцами 32 — 14” (356 мм) ствол x 30” (762 мм) фланец x 22” (559 мм) между фланцами |
| Диаметры канатов | 9/16” (14 мм), 5/8” (16 мм), 3/4” (19 мм), 7/8” (22 мм), 1” (25 мм), 1 1/8” (29 мм), 1 1/4” (32 мм) |
| Хранение канатов | 01 — 177 футов (54 м) для 1 1/4 дюйма (22 мм) 02 — 440 футов (134 м) для 1 1/4 дюйма (22 мм) 32 — 594 фута (181 м) для 1 1/4 дюйма (22 мм) |
| Слой 1 | Слой 2 | Слой 3 | |
|---|---|---|---|
| GM50A-108120-01 РАВНОСКОРОСТНОЙ РЕВЕРС | |||
| Протяжка линии* | 50 000 фунтов (22 680 кг) | 42 950 фунтов (19 482 кг) | 37 650 фунтов (17 078 кг) |
| Скорость линии* | 69 футов в минуту (21 м/мин) | 80 футов в минуту (24 мили в минуту) | 91 фут/мин (28 м/мин) |
| Диаметр барабана: 1 1/4 дюйма (32 мм) | 50 футов (15 м) | 110 футов (24 м) | 177 футов (54 м) |
| Слой 1 | Слой 2 | Слой 3 | Слой 4 | Слой 5 | Слой 6 | |
|---|---|---|---|---|---|---|
| GM50A-HSR-108/23120-32 Высокоскоростной задний ход** | ||||||
| Протяжка линии* | 50 000 фунтов (22 680 кг) | 42 950 фунтов (19 482 кг) | 37 650 фунтов (17 078 кг) | 33 510 фунтов (15 200 кг) | 30 190 фунтов (13 694 кг) | 27 470 фунтов (12 460 кг) |
| Скорость линии* | 324 фута в минуту (99 м/мин) | 376 футов в минуту (115 м/мин) | 430 футов в минуту (131 м/мин) | 480 футов в минуту (146 м/мин) | 536 футов в минуту (163 мили в минуту) | 588 футов в минуту (179 м/мин) |
| Диаметр барабана: 1 1/4 дюйма (32 мм) | 70 футов (21 м) | 152 фута (46 м) | 245 футов (75 м) | 350 футов (107 м) | 466 футов (142 м) | 594 фута (181 м) |
