GM18A

Подъемники

Номинальное тяговое усилие: 18 000 фунтов (8 165 кг)
Скачать брошюру серии GM
Передаточное число38:1
Вес единицы765–1125 фунтов (347–510 кг)
Мотор8.0 CID
Размеры барабанов01 — 8,5” (216 мм) ствол x 15,5” (394 мм) фланец x 10,0” (254 мм) между фланцами
03 — 8,5” (216 мм) ствол x 20,0” (508 мм) фланец x 16,0” (406 мм) между фланцами
04 — 8,5” (216 мм) ствол x 28,0” (711 мм) фланец x 21,3” (541 мм) между фланцами
Диаметры канатов3/8” (10 мм), 7/16” (11 мм), 1/2” (13 мм), 9/16” (14 мм), 5/8” (16 мм), 3/4” (19 мм), 7/8” (22 мм)
Хранение канатов01 — 170 футов (52 м) для веревки 3/4 дюйма (19 мм)
03 — 569 футов (173 м) для веревки 3/4 дюйма (19 мм)
04 — 1765 футов (538 м) для веревки 3/4 дюйма (19 мм)
Технические характеристики соответствуют типичной конфигурации. Для получения информации о дополнительных опциях обратитесь к производителю.

Производительность

Слой 1Слой 2Слой 3Слой 4
GM18A-38080-01 РАВНОСКОРОСТНОЙ РЕВЕРС
Протяжка линии*18 000 фунтов
(8165 кг) 		15 480 фунтов
(7022 кг)		13 590 фунтов
(6164 кг)		12 100 фунтов
(5488 кг)
Скорость линии*127 футов в минуту
(39 м/мин) 		148 футов в минуту
(45 м/мин) 		168 футов в минуту
(51 м/мин) 		189 футов в минуту
(58 м/мин)
Диаметр барабана
: 3/4 дюйма (19 мм)
34 фута (10 м)
74 фута (23 м)
119 футов (23 м)
170 футов (52 м)
Слой 1Слой 2Слой 3Слой 4
GM18A-HSR-38/8080-01 Высокоскоростной задний ход**
Протяжка линии*18 000 фунтов
(8165 кг) 		15 480 фунтов
(7022 кг)		13 590 фунтов
(6164 кг)		12 100 фунтов
(5488 кг)
Скорость линии*595 футов в минуту
(181 м/мин) 		691 фут/мин
(211 м/мин) 		788 футов в минуту
(240 м/мин)		 884 фута в минуту
(269 м/мин)
Диаметр барабана
: 3/4 дюйма (19 мм)
34 фута (10,4 м)
74 фута (22,6 м)
119 футов (36,3 м)
169 футов (51,5 м)
*Расчеты произведены при давлении 2300 psi (159 бар), расходе 80 gpm (303 л/мин), диаметре троса 3/4” (19 мм) и объеме двигателя 8,0 CID.
Фактические характеристики могут отличаться в зависимости от гидравлической системы, двигателя, барабана и размеров троса.
**Скорость намотки троса в режиме высокоскоростного реверса (HSR) в 4,7 раза выше скорости намотки. Функция высокоскоростной намотки должна использоваться только в пределах грузоподъемности устройства при управлении грузом.

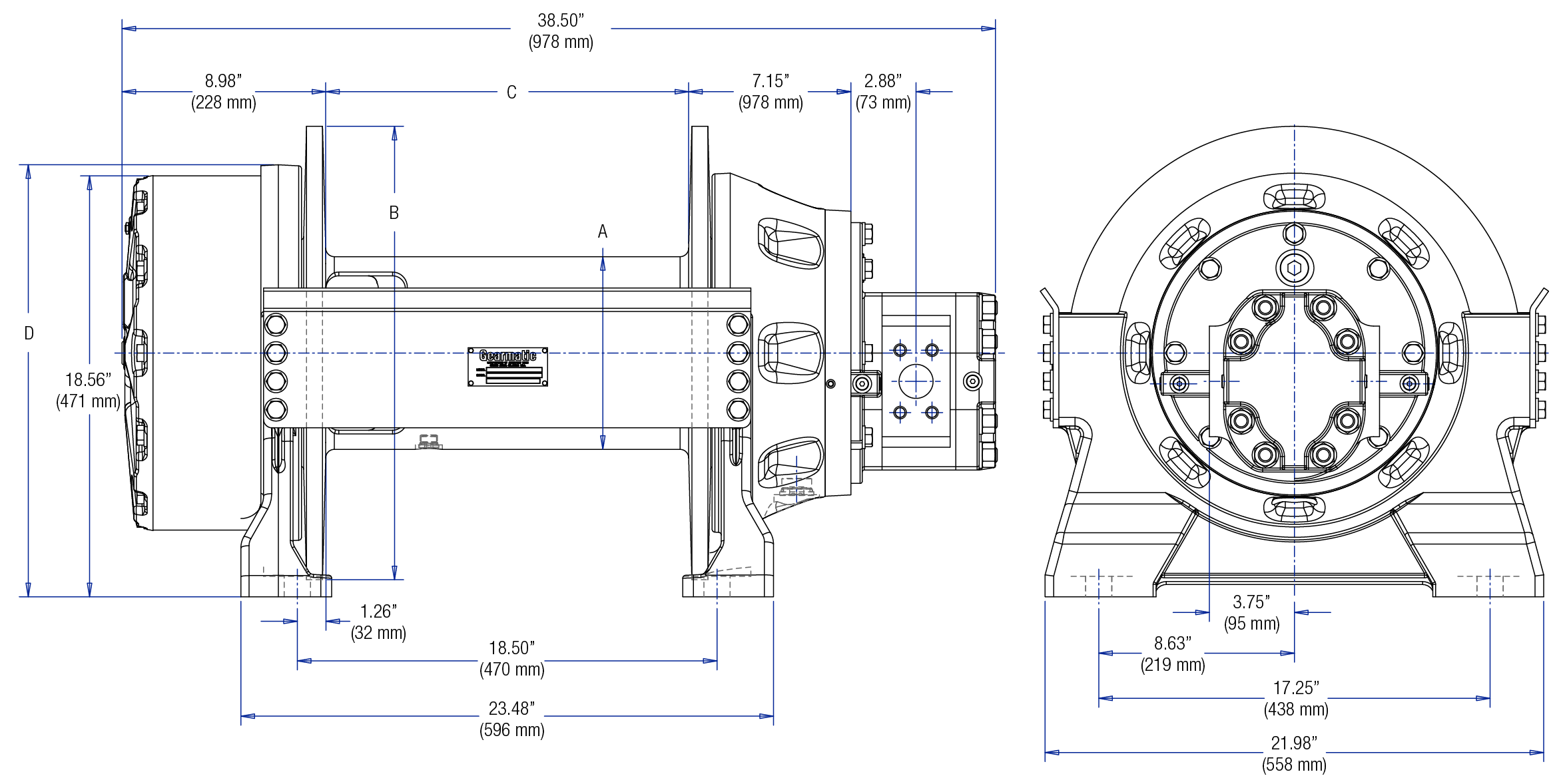

Размеры
